Como os relógios de sol funcionam - por Tony Moss - parte 1/4




Esta apresentação foi criada por Tony Moss membro da BSS (British Sundial Society). O texto e as ilustrações são propriedade intelectual do autor, que a disponibilizou para fins educacionais para os membros da BSS. A tradução para o português é de responsabilidade do responsável por este blog (Ricardo Cernic) e a sua publicação foi gentilmente autorizada pelo autor e pela BSS (licença geral).



Devido ao extenso conteúdo da apresentação a mesma foi dividida em 4 posts de forma a facilitar a leitura e o entendimento.



___________________________



Como os relógios de sol funcionam



Desde os primórdios dos tempos as pessoas têm regulado suas vidas pelo movimento aparente do Sol e pelas sombras lançadas por seus raios. Dizemos "aparente" porque, naturalmente, é a rotação da Terra sobre seu eixo que faz com que as sombras se movimentem como observamos todos os dias. Quando a Terra gira 15 °, é como se o Sol tivesse se movido 15 ° em torno de seu trajeto diário. Os construtores de relógios de sol usam ambas as convenções, mas geralmente é mais fácil considerar o Sol como estando em movimento.

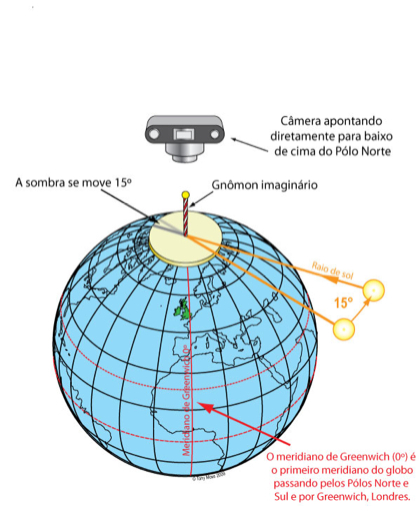

Talvez o melhor lugar para começar a compreender como os relógios de sol funcionam seria imaginar uma visão pictórica da terra no Pólo Norte. Neste diagrama é o Sol que parece mover-se em 15 ° a cada hora. O elemento que projeta a sombra em um relógio de sol é geralmente chamado gnômon, e suas bordas são os “estiletes” ou ponteiros.

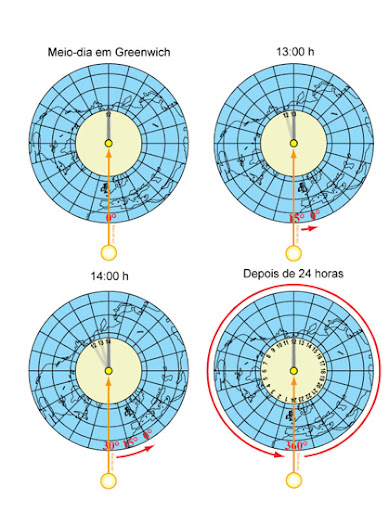

Vista polar

Quatro visualizações da Terra como visto de uma câmera apontando diretamente para baixo de cima do Pólo Norte. A Terra está rodando ao redor do Sol estacionário.

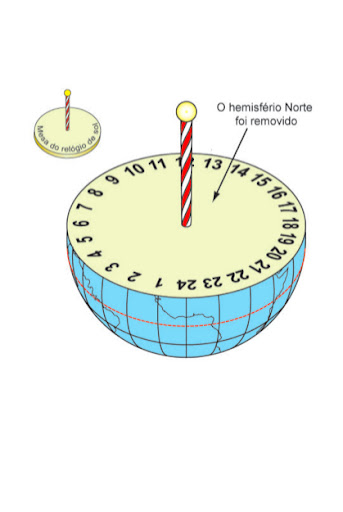

O relógio de sol equatorial



Pode ser surpreendente que o relógio visualizado no Pólo Norte é conhecido como um relógio de sol equatorial. Isso é porque ele está paralelo ao plano do equador.

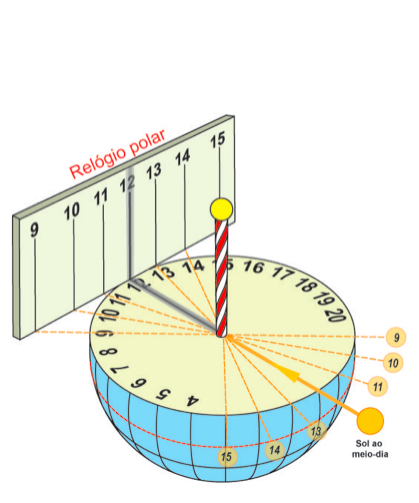

O relógio polar



O relógio de sol equatorial é, às vezes, chamado de 'Relógio Mestre' porque ele pode ser usado para delinear muitos outros tipos de relógio de sol. Isso é feito pela projeção de suas linhas horárias em qualquer superfície adequada para a visualização da sombra. O relógio de sol polar abaixo é um exemplo óbvio.

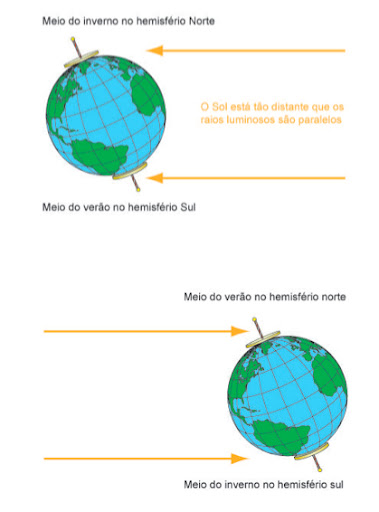

O eixo da Terra



Meados do inverno no hemisfério norte é quando o eixo da Terra está inclinado para longe do Sol. O Sol não nasce no Pólo Norte entre outubro e março, enquanto no Pólo Sul o Sol nunca se põe.



Meados do verão no hemisfério norte é quando o eixo da Terra está inclinado na direção do Sol. O Sol nunca se põe no Pólo Norte entre abril e setembro, enquanto no Pólo Sul o sol nunca nasce.





___________________________



Tony Moss (1938 - ) - professor universitário aposentado com muitos anos de experiência em trabalhos com madeira, plástico e metais. A aventura com relógios de sol começou há cerca de 20 anos, quando um amigo pediu ajuda para construir um relógio em bronze em base a um modelo de papel. Desde então projeta e fabrica relógios de sol. Ele é o dono da Lindisfarne Sundials que fabrica relógios de sol para qualquer localidade. Desde 1995 é membro da BSS - British Sundial Society.
